1、接地定義
作為電路或系統基準的等電位點或平面

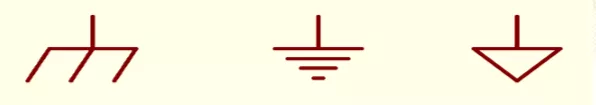

2、符號
3、作用
不同種類的接地作用各異
4、關于“地”的思考
●理想地線應是一個零電位、零阻抗的物理實體
●實際的布線中，地線在PCB上，本身會有阻抗成分，又有分布電容、電感構成的電抗成分；根據歐姆定律，有電流通過就會產生壓降
●地線跟源(電源、信號源)構成回路，此回路的電場會感應出外部電磁場的RF電流，即常說的“噪聲”，從而引起EMI問題
開關電源中地的分類
●交流地
●直流地
●模擬地
●數字地
●熱地
●冷地
●功率地
●信號地
●安全地
●屏蔽地
●系統地
●浮地
1、交流地：
交流電的零線，這種地通常是產生噪聲的地，應與大地區別開
2、直流地
直流電路“地”，零電位參考點
3、模擬地：
是各種模擬量信號的零電位
4、數字地：
也叫邏輯地，是數字電路各種開關量（數字量）信號的零電位
5、熱地：
指變壓器初級地，跟電網不隔離，帶電
6、冷地：
指變壓器次級地，跟電網隔離，不帶電
7、功率地：
大電流網絡器件、功率電子與磁性器件的零電位參考點
8、信號地：
一般指傳感變化信號的地線
9、安全地：
提供大地接地點的回路，可防止觸電危險
10、屏蔽地：
為互聯的電纜與主要機架提供0V參考或電磁屏蔽，防止靜電感應和磁場感應
11、系統地：
整個系統模擬、數字信號公共參考點
12、浮地：
將電路中某條支路作為0V參考而不接地
接地的方式
●單點接地
●多點接地
●混合接地
●接地選取的原則
1、單點接地
●指所有電路的地線接到公共地線的同一點，以減少地回路之間的相互干擾。
●可以防止不同子系統中的電流與RF電流，經過同樣的返回路徑，從而避免造成相互之間的共模噪聲耦合。
●根據不同系統的特點，可以選擇串聯單點接地與并聯單點接地。
